油气管道防入侵监测

方案描述

系统采用标准单模光纤作为传感器，利用与管道同沟敷设的通信光缆中的1芯作为探测光缆，实时感应管线周围振动信号、声波信号，对管线周围车辆通行、人工挖掘、机械挖掘等产生的振动波进行区分及报警，并对事件发生地点准确定位。

系统组成
①探测光缆。将光缆与管道同沟敷设，通过光缆进行管道及周边振动的实时感知。
②分布式光纤振动传感解析系统。完成激光发射、接收、数据采集、数据解析及处理，形成被测物每一点振动、位置信息，并进行本地图形化显示、分析、报警。
③分布式光纤传感综合管理软件。完成管道安全预警的各种应用。

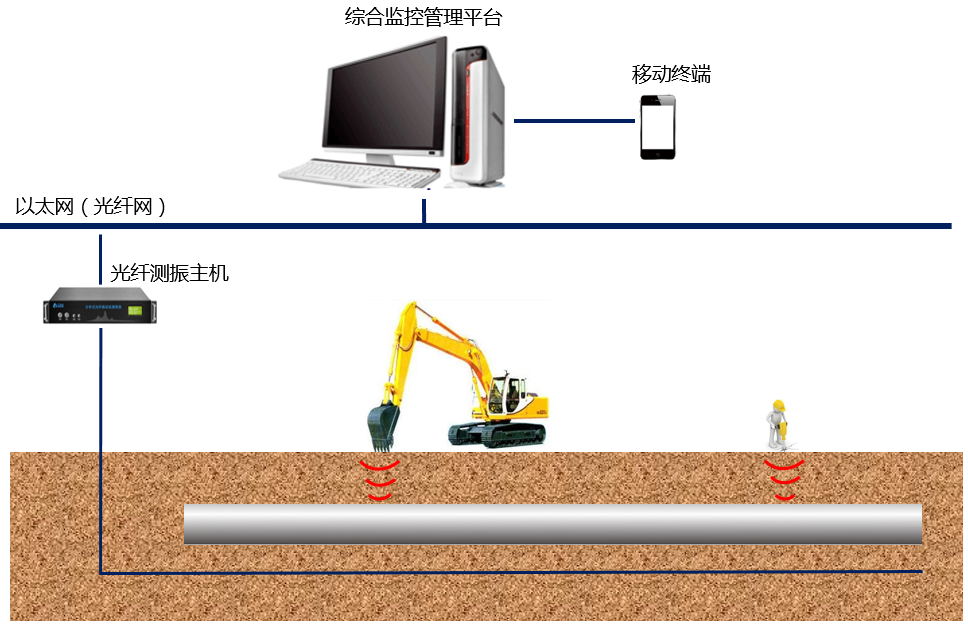

系统示意图

系统特点
利用与管道同沟敷设的通信光缆，无需重复敷设光缆
全光纤监测，本质安全、防雷防爆，抗电磁干扰能力强，适用于高危场所及恶劣环境
分布式测量，可实现多点实时监测，实时报警
测量范围广，定位精度高，响应时间短
系统可根据入侵源特征值、小波分析、深度学习、神经网络、振动图像识别、人工智能识别等，实现车辆通过、人工挖掘、机械挖掘等不同振动源的识别。

应用领域
油气长输管道挖掘、盗采报警
油库、厂区等非法入侵报警
城市管廊非法入侵报警
军事基地、边境线、历史文化遗址等重要场所周界安全布防
