长距离分布式光纤温度和应变传感解析系统
产品介绍
长距离分布式光纤温度和应变传感解析系统采用差分脉冲对技术，具有更高信噪比和精度，实现了1m或2m空间分辨率应变和温度的测量。具有高绝缘、防电磁辐射、耐腐蚀、测量距离长的优势，应用范围非常广泛，可用于电力电缆在线监测、输油燃气管道监测、地下管线监测、大型建筑的结构健康监测、变电站监测等。
系统构成
①探测光缆。根据被测物的实际情况，将光缆与被测物进行相应敷设，通过光缆进行被测物温度和应变的实时感知。

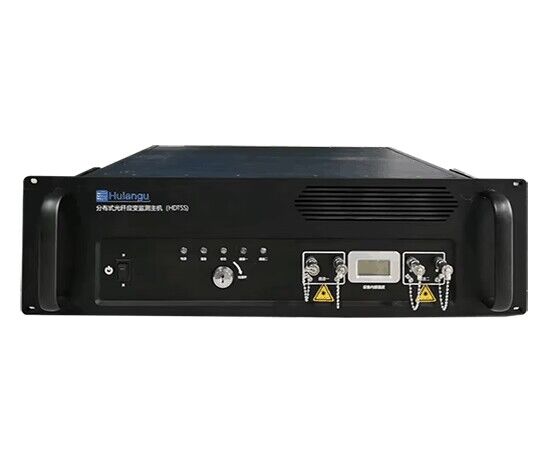

②光纤传感解析主机。完成激光发射、接收、数据采集、数据解析及处理，形成被测物温度、应变、位置信息，并进行本地图形化显示、分析、报警。
③分布式光纤温度应变传感解析软件。完成被测物安全预警的各种应用。
产品特点
分布式温度和应变测量
测量距离长
响应速度快
测量精度高
测量范围广
全线、连续、分布式测量
抗电磁干扰能力强
外部扩展接口丰富
产品参数
|
序号
|
项目
|
指标
|
|
1
|
产品型号
|
HDTSS-L-1050
|
HDTSS-L-1100
|
|
2
|
测量距离
|
50km传感（环路）
|
100km传感（环路）
|
|
3
|
空间分辨率
|
1m
|
2m
|
|
4
|
采样分辨率
|
0.5m
|
0.5m
|
|
5
|
测量参数
|
温度和应变
|
|
6
|
应变测量范围
|
-15000～15000με
|
|
7
|
温度测量范围
|
-30℃～120℃（取决于感温光缆类型）
|
|
8
|
测量精度
|
1℃/20με
|
|
9
|
响应时间
|
2s
|
|
10
|
光纤接头类型
|
FC/APC
|
|
11
|
供电
|
AC220V/50Hz（可选）
|
|
12
|
工作温度
|
-10～40℃
|
|
13
|
工作湿度
|
0～95%R.H 无凝露
|
产品应用
石油、天然气输油管道泄漏和形变监测
高架桥、隧道、大坝等大型建筑物结构健康监测
高压电力系统长距离输电线、变电站、发电厂火灾监测
海底、陆地通信光缆应变监测
山体滑坡、泥石流等地质灾害监测
高铁、高速公路路基沉降监测
