动态分布式光纤温度和应变传感解析系统
产品介绍
动态分布式光纤温度和应变传感解析系统可实现长达2km的分布式动态监测，响应频率最高可达10kHz，产品具有高绝缘、防电磁辐射、耐腐蚀等特点。该产品可应用于土木工程（桥梁、大坝、隧道、建筑物）的振动监测，航天器（机身、复合材料、风洞）的动态测试，国防（爆炸冲击、地下工事）的抗震性能监测。
系统构成
①探测光缆。根据被测物的实际情况，将光缆与被测物进行相应敷设，通过光缆进行被测物温度和应变的实时感知。

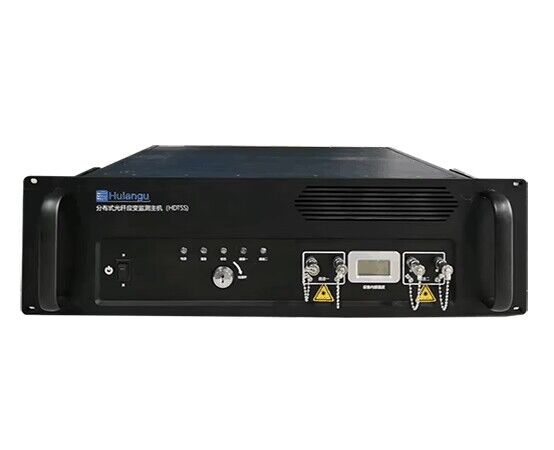

②光纤传感解析主机。完成激光发射、接收、数据采集、数据解析及处理，形成被测物每一点温度、应变、位置信息，并进行本地图形化显示、分析、报警。
③分布式光纤温度应变传感解析软件。完成被测物安全预警的各种应用。
产品特点
分布式温度和应变测量
动态响应频率高
响应速度快
测量范围广
全线、连续、分布式测量
抗电磁干扰能力强
产品参数
序号
|
项目
|
指标
|
|
1
|
产品型号
|
HDTSS-T
|
|
2
|
测量距离
|
2km
|
|
3
|
空间分辨率
|
0.5m
|
|
4
|
采样分辨率
|
12.5cm
|
|
5
|
测量参数
|
温度和应变
|
|
6
|
应变测量范围
|
-15000～15000με
|
|
7
|
温度测量范围
|
-30℃～120℃（取决于感温光缆类型）
|
|
8
|
测量精度
|
1.5℃/30με
|
|
9
|
响应时间
|
2s
|
|
10
|
光纤接头类型
|
FC/APC
|
|
11
|
供电
|
AC220V/50Hz（可选）
|
|
12
|
工作温度
|
-10～40℃
|
|
13
|
工作湿度
|
0～95%R.H 无凝露
|
产品应用
具有动态分布式温度和应变测量的特点，尤其适合：
飞机、高铁、桥梁、大坝等大尺度结构运营时振动特性监测
