分布式光纤温度传感解析系统
产品介绍

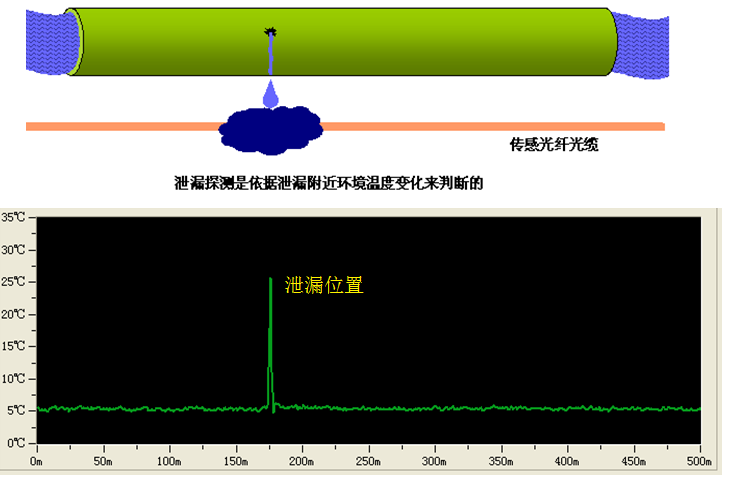

分布式光纤温度传感解析系统的核心技术为光纤激光雷达技术，即激光光源向光纤中注入激光脉冲，入射光的大部分能量传到光纤末端并消失，但其中的一小部分后向散射光会沿着光纤传播回来。这一后向散射光（拉曼散射光）对温度非常敏感，通过进行实时信号分析处理，就可获取整根光纤的温度分布曲线，从而达到实时温度监测的目的。系统能够对监测对象进行全线、连续、分布式测量、定位、监控与报警。
系统构成
①探测光缆。根据被测物的实际情况，将光缆与被测物进行相应敷设，通过光缆进行被测物温度的实时感知。
②光纤传感解析主机。完成激光发射、接收、数据采集、数据解析及处理，形成被测物每一点温度、位置信息，并进行本地图形化显示、分析、报警。
③分布式光纤温度传感解析软件。完成被测物安全预警的各种应用。
产品特点
测量距离长
测量精度高
响应速度快
测量范围广
报警方式多样
全线、连续、分布式测量
抗电磁干扰能力强
产品参数
|
序号
|
项目
|
指标
|
|
1
|
产品型号
|
HDTS
|
|
2
|
测量距离
|
30km（其他长度可定制）
|
|
3
|
测温范围
|
-30℃～120℃（取决于感温光缆类型）
|
|
4
|
测量精度
|
±1℃（0～10km）、±1.5℃（10～20km）、±2℃（20～28km）
|
|
5
|
测量参数
|
温度
|
|
6
|
传感光纤
|
单模、多模
|
|
7
|
响应时间
|
≤1s/km/ch
|
|
8
|
报警方式
|
差温报警、定温报警、温速报警
|
|
9
|
温度分辨率
|
1℃
|
|
10
|
定位精度
|
±1m
|
|
11
|
空间分辨率
|
1m
|
|
12
|
通道数量
|
1～4ch
|
|
13
|
光纤接头
|
FC/APC
|
|
14
|
供电
|
AC220/50Hz（可选）
|
|
15
|
工作温度
|
-10～45℃
|
|
16
|
工作湿度
|
0～95%R.H 无凝露
|

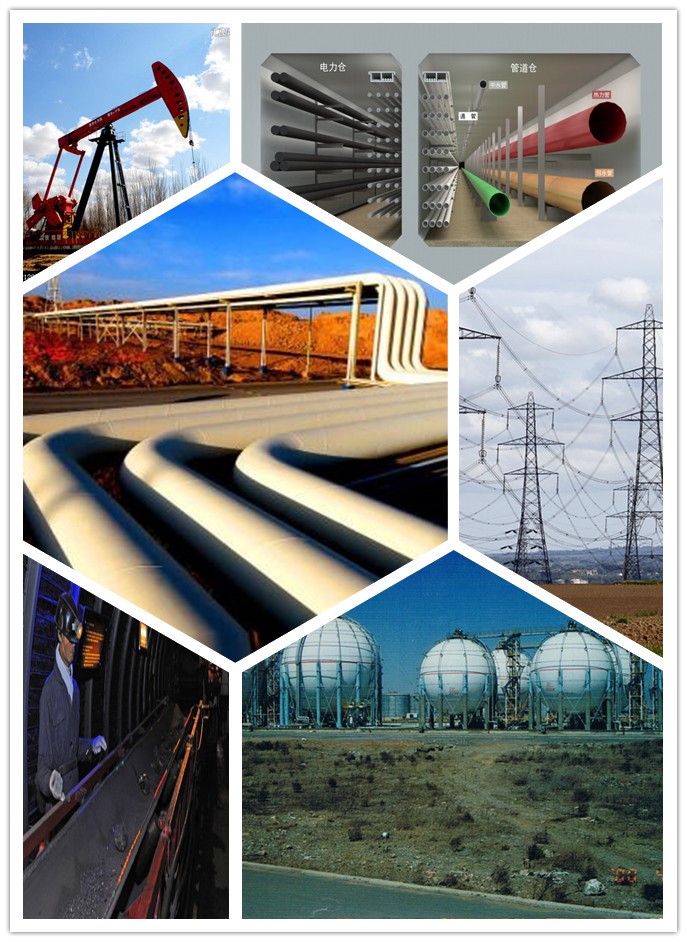

产品应用
石油、天然气长输管道泄漏监测
油井井下温度监测
油罐温度监测
煤炭输送皮带温度监测
储煤仓（场）温度监测
电力电缆温度监测
城市管廊温度监测
